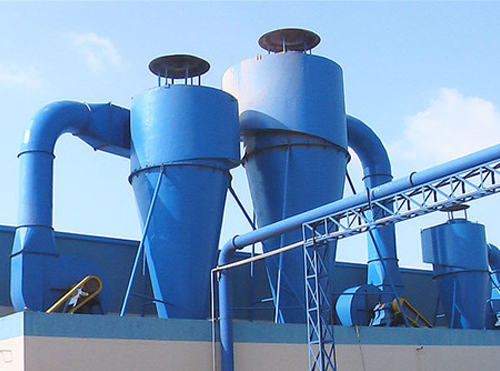

CLP-B型旋风除尘器可单体使用外，亦可多筒组合，由一共同的进出气母管联系，满足任何烟气量的处理。每台除尘器的单体都有四部分：本体、蜗壳、芯管和具有性能良好的密封收尘装置。

　　CLP-B型旋风除尘器加设旁路后其工作原理是含尘气体从进口处切向进入，气流在获得旋转运动的同时，气流上、下分开形成双旋蜗运动，粉尘在双旋蜗分界处产生强烈的分离作用，较粗的粉尘颗粒随下旋蜗气流分离至外壁，其中部分粉尘由旁路分离室中部洞口引出，余下的粉尘由向下气流带人灰斗。上旋蜗气流对细颗粒粉尘有聚集作用，从而提高除尘效率。这部分较细的粉尘颗粒，由上旋蜗气流带向上部，在顶盖下形成强烈旋转的上粉尘环，并与上旋蜗气流一起进入旁路分离室上部洞口，经回风口引入锥体内与内部气流汇合，净化后的气体由排气管排出，分离出的粉尘进入料斗。

　　CLP-B型旋风除尘器的的结构尺寸：

　　1、排气管的尺寸排气管插入深度应在上、下气流旋蜗的分界面处。排气管插入深度和除尘效率的关系。插入深度约为进气日断面高度的1/3;且与粉尘种类、粒度质量分布及进口气速无关。排气管插入深度越深，压力损失也越大。

　　2、旁路分离室侧缝尺寸旁路分离室顶部侧缝将上旋蜗气流引入旁路分离室。锥体侧缝将下旋蜗在上锥体形成的粉尘环引入旁路分离室。侧缝高度一般为进口上缘至顶盖的距离。
